GSM контроллер CCU6225-MZ - это новая многозонная модификация, доступна для заказа с 1 июня 2009г. Имеет четыре охранных периметра с функцией FlexibleLink для гибкой привязки любого входа к любому периметру, с раздельной постановкой на охрану. Система позволяет организовать охрану четырех независимых объектов с некоторыми ограничениями или одного объекта с раздельной стратегией остановки под охрану. Алгоритм настройки FlexibleLink делает конфигурацию периметров простой задачей

Используя самую гибкую на сегодня возможность конфигурирования и настройки связей между компонентами системы, каждый пользователь сможет воссоздать необходимую ему конфигурацию, c помощью программы для PC из комплекта поставки. Применение в системе встроенного GSM-модема / модуля, окончательно снимает вопросы по надежности и климатическим условиям. И все это по цене персональной охранной системы 6750р.(без антенны и блока питания) GSM контроллер CCU6225, CCU6225 g, GSM контроллер CCU 6225

Может применяться для охраны квартир, офисов, гаражей, дач, складских помещений и автомобилей.

Главные особенности


GSM контроллер CCU6225 является гибко настраиваемой системой контроля и управления. Может применяться для охраны квартир, офисов, гаражей, дач, складских помещений и автомобилей. Посредством встроенных реле, контроллер может коммутировать электрические цепи по команде владельца (DTMF сигналы), SMS команде или автоматически, по совокупности событий.


Функциональные возможности


  • Гибкая настройка ограничения доступа с восьми телефонных номеров. CCU6225 имеет список из восьми телефонных номеров, что позволяет разрешить доступ в систему только зарегистрированным пользователям, номера которых есть в списке. Для каждого номера можно определить только те события, информацию о которых желает получать пользователь в виде голосовых и/или SMS сообщений.
  • Четыре независимых периметра. Каждый периметр может быть индивидуально переведен в режим охрана, с учетом индивидуальной задержки. При этом тревожные события будут передаваться только от входов, связанных с этим периметром, что обеспечивает раздельную постановку под охрану. Пользователь сам может связать любые входы с любым периметром при первичной настройке. Специально разработанный алгоритм настройки периметров FlexibleLink позволяет реализовать практически любую стратегию охраны с раздельной постановкой, общими помещениями и т.п.
  • Универсальный конфигурируемый вход постановки на охрану имеет следующие параметры: - режим постановки/снятия с охраны ключом TouchMemory (до 48 шт.); - задержка взвода после поступления активного уровня. Модуль распознавания ключей Touch memory позволяет идентифицировать пользователя при доступе в систему и отослать код ключа или его имя, в SMS, по указанным номерам. Более того, один ключ может управлять одновременно четырьмя периметрами по указанным пользователем привязкам.
  • Управление посредством DTMF сигналов с голосовым подтверждением выполнения команд позволяет пользователям управлять системой во время голосового соединения, тональными сигналами (DTMF) и получать голосовые подтверждения, подобно службе сервиса абонента сотового оператора. Каждый сеанс соединения начинается с ввода пароля, что дополнительно защищает систему помимо идентификации пользователя по номеру телефона.
  • Управление посредством SMS в диалоговом режиме, с подтверждением выполнения команд. CCU6225 имеет набор команд для управления. Входам, реле и выходам назначаются имена – псевдонимы. Пользователь формирует удобочитаемые управляющие сообщения, используя набор команд и имен. Каждое командное сообщение начинается с пароля. В зависимости от настройки, CCU6225 формирует подтверждающее сообщение, так что пользователь всегда знает реальное состояние системы.
  • Оповещение посредством SMS. При обнаружении активного уровня на входах или, если происходит аварийное системное событие (падение внешнего питания и д.р.), CCU6225 формирует сигнальное текстовое сообщение по указанным номерам.
  • Сигнальные голосовые сообщения при дозвоне. CCU6225 дозванивается по указанным номерам и формирует голосовые сообщения, соответствующие событию, если обнаруживается активный уровень на входах или происходит аварийное системное событие. После прослушивания сообщения связь может быть разорвана или контроллер может перейти в режим управления, что дает пользователю возможность, оперативно отреагировать на тревогу.
  • Тестовые сообщения предназначены для периодического тестирования работоспособности системы. Можно назначить до 4-х временных точек, когда контроллер будет автоматически формировать голосовые и/или SMS сообщения сообщая пользователю о состоянии системы. Дополнительно можно использовать информационные SMS, которые пользователь может составить сам. Эти информационные сообщения могут содержать информацию о состоянии входов (напряжение, температура) и состоянии реле или выходов.
  • Прослушивание охраняемого помещения можно инициировать командой по SMS или во время DTMF управления. CCU6225 установит голосовое соединение с отправителем SMS или перейдет на внешний микрофон непосредственно, после получения DTMF-команды.
  • Широкие возможности маршрутизации событий. Переход входа в активное и/или пассивное состояние может влиять на состояние реле или выхода. Можно запрограммировать влияние любого входа на реле и выходы. Постановка на охрану и снятие с охраны также может влиять на состояние реле и выходов. Это позволяет использовать реле в различных конфигурациях. Например, для включения сирены или автоматического сброса пожарных датчиков при срабатывании.
  • Возможность назначения имен – псевдонимов для входов и реле. Каждый вход и реле имеет имя, которое используется при запросах состояния и управлении. Каждый вход имеет название активного и пассивного состояния. Например, если сработал датчик движения в комнате 1, пользователь получит SMS: ROOM1 MOVE. Имена – псевдонимы программируются пользователем.
  • Независимая конфигурация каждого входа. Для каждого входа можно запрограммировать: - название датчика, название активного и пассивного состояния датчика;
    - границы тревожной зоны - верхняя и нижняя границы зоны определяют
    интервал напряжений, в котором вход считается активным;
    - тип входа: аналоговый/дискретный;
    - активный уровень имеет 6 режимов: низкий, свободный, высокий и др.;
    - время усреднения входного сигнала;
    - задержку выдачи сигнального сообщения;
    - время восстановления опроса;
    - круглосуточный контроль, независимо от режима охраны, для пожарных
    датчиков, датчиков утечки воды, газа, тревожной кнопки и т.д.; - действие при активном уровне на входе: голосовой дозвон, SMS, дозвон и SMS, связь через внешний микрофон, никаких действий;
    - влияние на реле.
  • Независимая конфигурация каждого реле. Для каждого реле можно запрограммировать: - название реле;
    - тип коммутации: уровень или импульс, длительность импульса;
    - разрешить/запретить управление по DTMF или SMS.
  • Оповещение при падении внешнего питания и разряде внешнего аккумулятора. CCU6225 формирует SMS и дозванивается до указанных абонентов в случае падения и восстановления внешнего питания, а также при разряде аккумулятора до указанного критического уровня.
  • Автоматический контроль баланса. CCU6225 формирует SMS указанному абоненту в случае уменьшения суммы на счете ниже указанного значения. Это значение так же включается в тестовое сообщение и может быть доступно по запросу через SMS: BALANS.

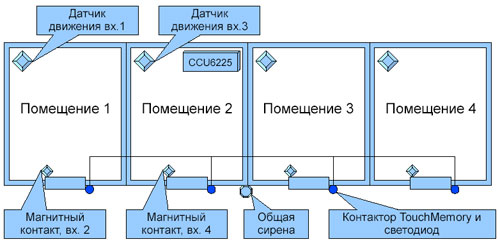

Пример настройки конфигурации простой охранной системы, с четырьмя независимыми периметрами

Предположим, что у четырех разных пользователей есть четыре рядом стоящих объекта. Распределим ресурсы системы. Каждый пользователь получит по два соединения, т.е. сможет ввести два номера телефона для оповещения, например мобильный и городской. Каждый получит по два входа для датчиков, возможность ввести до 12 ключей TouchMemory, по одному выходу для отображения режима ОХРАНА/НАБЛЮДЕНИЕ, к которым будет подключен индивидуальный светодиод установленный рядом с контактором ключей. Контакторы ключей подключаются параллельно. Понятно, что функции контроля питания устройства, резервной батареи, баланса и тестовые сообщения будут общими для всех, однако сообщения могут направляться на любые номера телефонов, например ответственному за техническое состояние пользователю.



Более того управление выходами и режимами периметров через SMS или голосовое меню, будут доступны всем пользователям системы (любому из восьми). Одно реле, например первое, можно использовать для подключения общей сирены, при тревоге любого входа, будет активизироваться это реле. Заметим так же, что неиспользованные ресурсы одного пользователя может использовать другой. Если один пользователь нуждается только в единственном номере телефона для оповещения, то второй может использовать три. Это же относится к ключам TouchMemory и дополнительным реле.

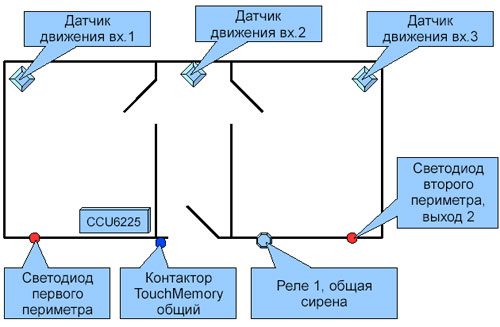

Многозонная система с двумя группами пользователей, двумя периметрами, несколькими датчиками в каждом периметре и одним общим датчиком.


Допустим, что две группы пользователей имеют доступ в одно помещение, однако каждой группе принадлежит только одна комната. Это стандартная схема, когда несколько организаций снимают



помещение на одном этаже. Для доступа в комнаты используется общий коридор, в котором установлен датчик движения. Понятно, что нужно дать возможность каждой группе снимать с охраны свое помещение, а так же снять с охраны общий датчик в коридоре. Пример конфигурации ниже показывает как функция FlexibleLink позволяет настроить такую функциональность. Начнем с настройки входов для датчиков

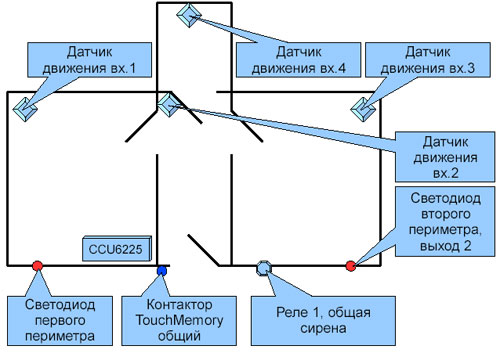

Многозонная система с двумя группами пользователей, двумя периметрами, несколькими датчиками в каждом периметре и одним общим помещением доступ в которое возможен при обоюдном согласии..


Иногда бывают ситуации, когда доступ в помещение, например на склад, возможен только когда оба ответственных лица знают об этом. Т.е. один не может войти в помещение без другого, так что бы остаться незамеченным. Рассмотрим это дополнив предыдущий пример:



Настройка параметров входа 4 осуществляется аналогично настройке рассмотренной ранее для входа 3 - датчик движения. Остановимся более подробно на конфигурировании периметров. По прежнему будем использовать 2 периметра, однако добавив в оба, вход 4 с жестким сопоставление (черная галочка). Это означает, что от датчика будут формироваться тревожные сообщения когда любой периметр в режиме ОХРАНА. Т.е. для доступа в комнату, необходимо, что бы оба периметра были в режиме НАБЛЮДЕНИЕ.
