GSM/GPRS-сигнализатор АТ-200 обеспечивает передачу информации о состоянии удаленного объекта, о состоянии подключенных внешних датчиков и управления исполнительными элементами в соответствии с заложенной в него программой или поданной командой.
Он может применяться для предоставления разного рода телематических услуг: в охранных службах, в системах удаленного мониторинга, для дистанционного контроля и управления технологическими или другими процессами, для передачи данных по GSM-сети. В общем случае информация с цифровых и аналоговых датчиков, установленных на охраняемых стационарных или подвижных объектах (вагоны, служебные помещения, серверные и т.п.), может поступать на телефон или компьютер диспетчера. Пользователь может сам задать необходимое ему количество телефонных номеров, куда может быть направлена информация, а также установить приоритеты поступления этих сообщений. |
Вышла
новая модель для системы GSM-Control, в которой используются
встроенные готовые промышленные GSM модули компании Motorola.
Телематический сигнализатор предназначен для мониторинга
и управления состоянием исполнительных устройств объекта
с помощью канала сотовой связи GSM. Сигнализатор обеспечивает
передачу его владельцу информации о состоянии удаленного объекта
и позволяет управлять исполнительными устройствами объекта
с помощью телефона.
Использование элементной базы и передовых технологий
ведущего производителя телекоммуникационного оборудования
позволило:
кардинально улучшить технические параметры, например
- использование при отрицательных температурах,
- встроенный аккумулятор на 1700 мА/ч и
антенна.
расширить пользовательские возможности, например
- голосовое оповещение при дозвоне,
- управление тоновыми сигналами с обычного
домашнего телефона,
- удобное голосовое меню удаленного управления.
Основные технические характеристики сигнализатора
АТ-200.
Стандарт GSM 900/1800.
GPRS 8 класс.
Напряжение питания 12В-24В.
Мощность передачи: 2W (4-й класс GSM900), 1W (1-й класс
GSM1800).
Встроенная батарея на 1700 мА/ч.
Рабочий диапазон температур от -30С до +50С.
Встроенная GSM антенна и возможность подключения внешней
антенны.
Габаритные размеры 108х88х32мм.
Внешние соединения сигнализатора АТ-200.
Разъем для подключения внешней GSM антенны
USB разъем для подключения ПК
Многофункциональный разъем
Подключение 7-ми внешних датчиков (3 цифроаналоговых)
Подключение 7-ми исполнительных устройств
По входному воздействию (срабатывание
датчика) устройство выполняет определенное действие или последовательность
действий согласно заданного пользователем алгоритму. К
цифровым входам подключается: разнообразные датчики
(удара, движения, тепловой, дымовой и т.д.), тревожный
выход блока управления существующей сигнализации и
иного оборудования в доме (кондиционер, котел отопления).
К аналоговым входам подключается:
датчик температуры, датчик уровня жидкости. К
выходам подключается: световая индикация, звуковая индикация
(сирена), электропривод замков дверей, управление кондиционером,
котлом отопления, обогревателем. К
устройству возможно подключение шлейфов с двухпроводными датчиками
(нормально разомкнутые - параллельно, нормально замкнутые
- последовательно). Датчики должны иметь Uпит = 12В.

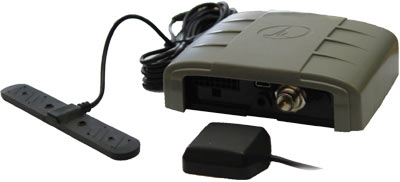

Дополнительные данные о GSM контроллере АТ-200.
В состав терминала входит: основной
блок, аккумулятор, светодиодный индикатор состояния, внешняя
GSM антенна, кабель с разъемом на 16 контактов. Устройство
содержит 2 внутренних датчика: вскрытия корпуса и температурный.
При снижении температуры окружающей среды автоматически включается
встроенный нагреватель. Корпус устройства
выполнен из ударопрочного пластика, крепится на плоскую поверхность
с помощью специальной панели, защищён от несанкционированного
вскрытия, пылевлагозащищённый. Параметрами
конфигурирования являются: телефонные номера, текст тревожных
сообщений, наличие и тип внешних датчиков, наличие и тип внешних
исполнительных устройств, последовательность действий для
того или иного события. Конфигурация
устройства имеет гибкий алгоритм, что позволяет пользователю
сконфигурировать работу устройства под свои требования. Конфигурирование
устройства возможно через: "физическое соединение" - с компьютера
через USB кабель, "воздушный интерфейс" - GSM модемное
соединение или GPRS.
Контроллер совместим с программой АРМ Диспетчера Tracer.
Инструкция пользователя ПО АРМ Диспетчера Tracer находится
здесь
|
|
