Большинство опросов общественного мнения показывают, что одной из ключевых проблем современной жизни население страны считает низкую степень защищенности собственного жилья от проявлений техногенных катаклизмов, терроризма и «выходок» хулиганствующих элементов. Террористические акты в Москве и других городах России еще раз, с ужасающей очевидностью, продемонстрировали нам, что практически в любое помещение может несанкционированно проникнуть кто угодно и, совершенно бесконтрольно внести что угодно или вынести (например оборудование в электрощитовой, как лом цветных металлов или вывести из строя системы тепло-водоснабжения жилого дома).
    Обеспечение надежного контроля объектов жилого комплекса – задача, стоящая перед муниципальными властями не один год. Попытки ее решения принимались и принимаются постоянно и, как правило, заканчиваются ничем. Все упирается в высокую стоимость и низкую надежность предлагаемых решений. Основной проблемой является своевременная и достоверная передача сообщения о нарушении режима функционирования контролируемого объекта.

Бурное развитие мобильной связи стандарта GSM обратило пристальное внимание разработчиков автоматизированных систем на данный способ связи. Сама технология построения сотовых сетей и заложенные в ней сервисы позволяют с высокой степенью надежности и достоверности передавать данные от объектов контроля к диспетчерским системам, при этом «не заботясь» об обеспечении самой инфраструктуры связи. Постоянно снижающиеся тарифы операторов и относительно невысокая стоимость оборудования сделали реальным решение описанной выше проблемы.

    Имея в своем распоряжении такую систему контроля за безопасностью жилого фонда муниципальные власти могут свести к минимуму риск возможных проявлений различного рода нештатных ситуаций ( затопление подвалов домов , несанкционированный доступ в подвалы и чердаки ), усилить пожарозащищенность и т.д.. Отпадает необходимость в создании дежурных групп из жильцов или из структур правопорядка которые должны дежурить в своих подъездах и обходить подвалы и чердаки с целью выявления подозрительных личностей и тем самым отвлекать силы на несвойственные им функции.
    Появляется реальная возможность создания небольших мобильных групп на базе например вневедомственной охраны которые взяли бы на себя функции реагирования на нештатные ситуации тем самым освободив силы правопорядка, которые и так не хватает в условиях города и направив их на выполнение более свойственных им функций.
    Получив информацию о конкретном событии на объекте ( затопление, несанкционированный доступ ,угроза возгорания ) диспетчер примет решение какие силы вызывать для его устранения ( милицию или соответствующую аварийную службу), тем самым он оптимизирует решение конкретной проблемы . Оперативное получение информации о событии и быстрое реагирование позволит свести к минимуму возможные риски . Наличие такой системы позволяет сэкономить огромные материальные ресурсы с масштабах даже одного муниципального образования.


     Назначение системы

    Оперативный контроль функционирования объектов ЖКХ и удаленное управление исполнительными устройствами при возникновении критических ситуаций.



    Применение системы

    Применяется в виде законченного технического решения для дистанционного мониторинга
работоспособности и безопасности объектов жилищно-коммунального хозяйства


    Функциональные возможности системы

    ведение архива срабатываний аварийных датчиков с фиксацией времени подтверждения аварии диспетчером.


    Схема мониторигна

Диспетчерский центр

Удаленные объекты

    Информационный обмен осуществляеся по каналу сотовой сети GSM, поэтому все объекты контроля должны распологаться в зоней действия сети оператора сотовой связи, предоставляющего услугу. Использование беспроводной связи позволяет использовать диспетчерский центр как в стационарном, так и в мобильном варианте. При необходимости можно дублировать APM диспетчера. Возможность дублирования и применение различных пользовательских интерфейсов позволяют создать систему для разных, не связанных между собой, центров контроля. Например один центр контроля получает показания с теплосчетчиков, второй получает значения затраченной объектом электрической энергии, третий (охранная организация) контролирует доступ в момещение и т.д.


    Состав системы

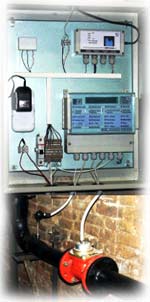

Шкаф телематический      Обеспечивает Прием Информации От Приборов И Датчиков, Ее Обработку И Передачу В Диспетчерский Центр

    Основной составляющей телематического шкафа является универсальный программируемый контроллер GM9/18-485/232, который позволяет работать практически с любым типом датчиков и измерительнным оборудованием. По средствам встроенных реле диспетчер имеет возможность управлять любыми электронными приборами на объекте. Встроенный интерфейс JTag позволяет перепрограммировать контроллер "на ходу", что дает возможность устанавливать дополнительное оборудвание и расширять систему не прибегая к изменению схемы электрического монтажа.


Приборы и датчики

Расходомер и датчик температуры Датчик задымения

Датчик затопления Считыватель иденти-фикатора доступа

Внешние приборы и датчики обеспечивают формирование необходимой информации для передачи на диспетчерский центр. Датчиками могут быть как пассивные приборы: датчики затопления, задымления, присутствия, так и активные: расходомеры, теплосчетчики, электронные термометры и др. не менее распространеные в сфере жилищно-коммуналь-ного хозяйтсва.      Для контроля доступа в помещение к системе можно подключить различные идентификаторы доступа типа считователей электронных ключей T-Button или Proximity карт. Это позволяет получать доступ ко всем объектам используя всего один электронный ключ.

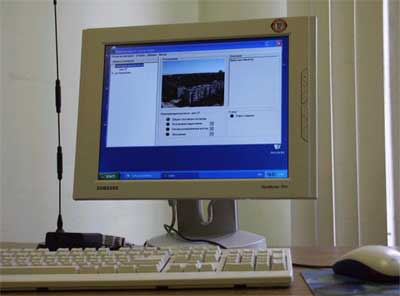

    АРМ диспетчера


    Предназначено для дистанционного получения информации, поступающей с объектов, ведения архива полученных данных, выдачи отчетов установленной формы за заданный период, а так же для дистанционного получения и отображения информации от датчиков затопления, задымления, несанкционированного доступа и постановки-снятия с охраны объекта, ведения архива срабатывания аварийных датчиков и управления электрическими приборами объекта.

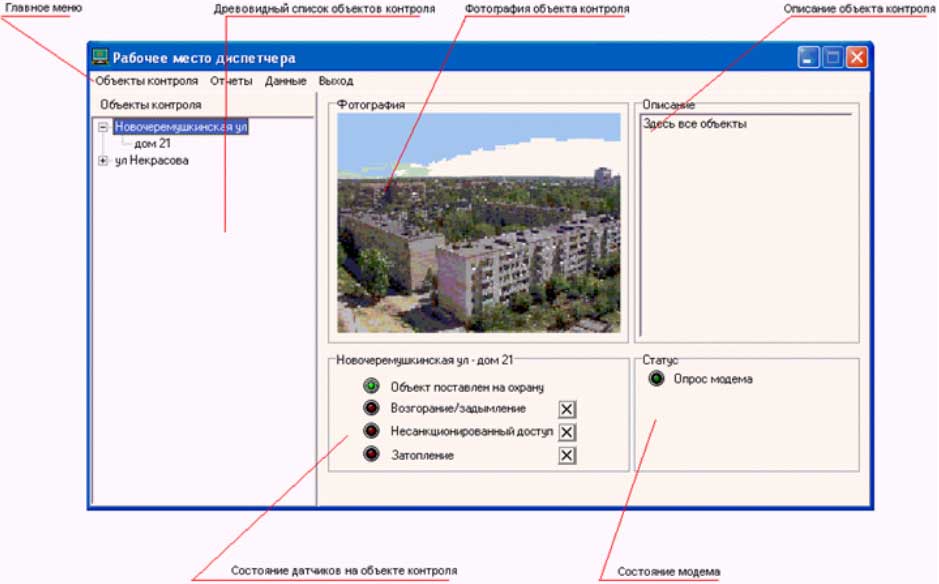

    Пользовательский интерфейс


   Пользовательский интерфейс - это программный модуль, включающий в себя все функции диспетчеризации и контроля удаленных объектов..


    Базовая комплектация системы

 1. Терминальное оборудование
