GSM Контроллер GM9/18-485/232


Технологический GSM Контроллер GM9/18-485/232 GM 9/18

Для работы с модулем GM9/18-485/232 Вам меобходимо:



Руководство по эксплуатации GM9/18-485/232 (Версия 5)
Руководство по программированию GM9/18-485/232 (Версия 5)
Руководство по эксплуатации GM9/18-485/232 (Версия 6)
Руководство по программированию GM9/18-485/232 (Версия 6)
Описание программирования микроконтроллера MSP430x14x
Полное описание микроконтроллера MSP430x14x
Описание микросхемы Flash памяти 24LC256
Описание микросхемы PCF8583 (Часы, Календарь и WatchlogTimer)
IAR Workbench для MSP430 (30-ти дневное ограничение)
Демонстрационная программа прошивки (Для версии 5)
Демонстрационная программа прошивки (Для версии 6)




GSM Модуль GM9/18-485М

предназначен для передачи данных и SMS сообщений в EGSM900/GSM1800. GSM Модуль GM9/18-485М содержит GSM модем Siemens TC-35, управляющий контроллер, блок ввода аналоговых сигналов (8 каналов), блок ввода дискретных сигналов (8 каналов), блок релейного вывода для управления нагрузкой (8 каналов), интерфейс RS-485, импульсный блок питания (DC-DC).Применение управляющего контроллера позволяет использоватьGSM Модуль GM9/18-485М в различных системах автоматики как управляющее или терминальное устройство. При этом обеспечивается поддержка стандартных протоколов обмена, например MODBUS, Siemens 3964R и т.д. GSM Модуль GM9/18-485М имеет интерфейс JTAG , что позволяет программировать и производить отладку контроллера непосредственно в системе.

Рекомендуем посмотреть статьи по применению данного модуля:
  • Презентация GSM Модуль GM9/18-485М
  • АДСК "ТЕПЛО" - система для жилищно-коммунального хозяйства
  • Применение модуля GM9/18-485M на газораспредели-тельных станциях.
  • Применяемые тепловодосчетчики "Maklo" ("Макло") | скачать описание (zip, 560kB)

        Область применения GSM Модуль GM9/18-485М практически не ограничена: от промышленных систем сбора данных с удаленных объектов до интеллектуальной системы охраны как частной собственности, так и различных промышленных объектов. С помощью GSM Модуль GM9/18-485М можно дистанционно управлять различными механизмами, получать от них информацию, анализировать ее и передавать в центр управления.
        Наличие интерфейса JTAG в GSM Модуль GM9/18-485М позволяет в кратчайшие сроки менять алгоритмы работы модуля, а наличие интерфейса RS-485, использовать модуль как сетевое устройство передачи информации.


    Технические характеристики GSM Модуль GM9/18-485М



     Тип среды передачи Сеть сотовой связи стандарта GSM 900-1800
     Скорость передачи по сети GSM 9600 бит/сек
     Скорость обмена по I-485 до 115 Кбит/сек
     Излучаемая мощность до 2-х Ватт
     Частотный диапазон 900 или 1800 Мгц
     Напряжение питания от 9 до 30 В
     Вид передачи Данные или SMS
     Дальность связи не ограничена (зависит от покрытия сетью GSM)
     Класс защиты IP 56
     Диапазон температур
      работы -20…….+55 С
      хранения -40…….+70 С

    GM Test GSM Модуль GM9/18-485М

    Программа предназначена для демонстрации возможностей GSM Модуль GM9/18-485М по передаче данных через беспроводную связь.

    Программа входит в комплект поставки GSM контроллера GM9/18-485М. Обновления доступны через Интернет : http://www.siblink.ru/doc.htm или по этой ссылке http://www.siblink.ru/files/GsmTele/SETUP.EXE

    Требования GSM Модуль GM9/18-485М

    Для работы программы необходимо следующее оборудование:

    • PC-совместимый компьютер с процессором не ниже Intel Pentium и предустановленной ОС Windows 98/NT/2000/XP. ОС Windows 95 не поддерживается.
    • сотовый терминал, подключенный к одному из последовательных портов. Рекомендуется Siemens TC-35 или аналогичные. Для данных устройств не требуется установка каких-либо драйверов, достаточно просто подключить их к одному из последовательных портов.

    Установка GSM Модуль GM9/18-485М

    Для того, чтобы установить программу, запустите файл setup.exe и далее следуйте появляющимся на экране инструкциям. Деинсталляция программы производится средствами ОС Windows и осуществляется с помощью Панели Управления (Control Panel) - Установка и удаление программ (Add/Remove Programs).

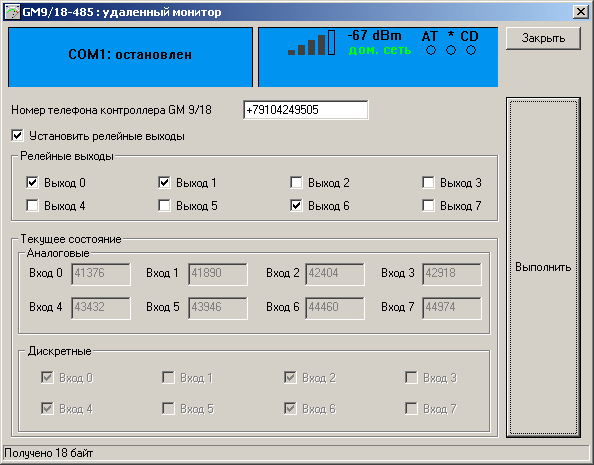

    Основное окно программы GSM Модуль GM9/18-485М


    Основное окно программы выглядит следующим образом :



    Наведите курсор мыши на интересущий элемент управления, чтобы получить краткую подсказку о его назначениии.

    Работа с программой : алгоритм
    1. Установите номер телефона контроллера.
    2. Если требуется, установите состояния релейных выходов и разрешите установку выходов с помощью соответствующих элементов управления.
    3. Нажмите кнопку "Выполнить". На панели устройства сотовой связи, подключенной к одному из портов компьютера, отобразится статус "Набор номера".
    4. По окончании сеанса связи новое состояние контроллера будет отображено в экранной форме.

    Дополнительные возможности

    С помощью правой кнопки мыши можно вызвать контекстное меню драйвера физического устройства, подключенного к соответствующему порту. С помощью этого меню можно запретить использование программой данного устройства или разрешить его.

    Рекомендуем посмотреть статьи по применению данного модуля:

  • Презентация GSM Модуль GM9/18-485М
  • АДСК "ТЕПЛО" - система для жилищно-коммунального хозяйства
  • Применение GSM Модуль GM9/18-485М на газораспредели-тельных станциях.
  • Применяемые тепловодосчетчики "Maklo" ("Макло") | скачать описание GSM Модуль GM9/18-485М (zip, 560kB)

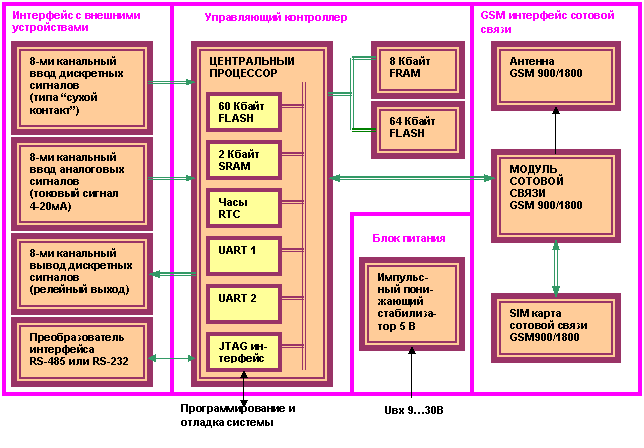

    Структурная схема модуля передачи данных GM9/18-485M


    Нажмите на картинку, чтобы получить большое изображение.
